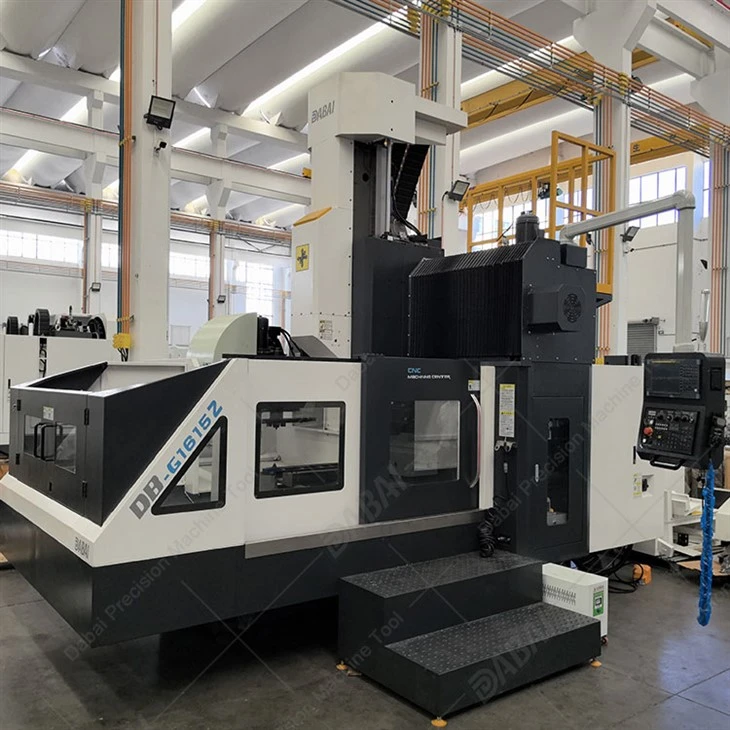

Přehled produktu
Portálový 5osý CNC stroj je navržen pro náročné-hrubování a přesné vícenásobné{2}}dokončování povrchů velkých, těžkých a složitých součástí v jediném nastavení.
Stroj je vybaven-řemenem BT50 s vysokým točivým momentem-poháněným vřetenem a pevnou konstrukcí pístu typu T- a je navržen pro stabilní 3+2polohování a více{5}}obrábění. Pomáhá snižovat kumulativní chyby polohování u velkých konstrukčních dílů, těžkých forem a komponent-pro výrobu energie.
Stroj je vhodný pro produkční prostředí vyžadující stálou přesnost v náročných řezných podmínkách s dlouhým-cyklem.
Technické parametry
|
Model produktu |
G1615Z |
||
|
Rozsah zpracování |
Vzdálenost mezi sloupci |
mm |
1500 |
|
osa X |
mm |
1600 |
|
|
osa Y |
mm |
1500 |
|
|
Osa Z |
mm |
800 |
|
|
Vzdálenost od špičky vřetena k pracovní ploše |
mm |
150-950 |
|
|
Pracovní stůl |
Rozměry stolu (délka × šířka) |
mm |
1700×1200 |
|
Maximální zatížení |
T |
2.5 |
|
|
T-sloty (počet - velikost × mezery) |
mm |
7-22×170 |
|
|
Vřeteno |
Typ snímku |
|
T-typ |
|
Kužel vřetena (model/velikost instalace) |
|
BT50-φ190 |
|
|
Režim jízdy |
|
Typ pásu |
|
|
Rychlost vřetena |
r/min |
6000 |
|
|
Výkon vřetena |
kW |
15~18,5 (široká oblast) |
|
|
Kroutící moment vřetena |
N.m |
143~236 |
|
|
Krmivo |
Rychlý posuv (X/Y/Z) |
m/min |
15/15/15 |
|
Snížení rychlosti posuvu |
mm/min |
1-20000 |
|
|
Geometrická přesnost (Testováno při 20±0,5 stupně) |
Přesnost umístění osy X{0}} |
mm |
0.017 |
|
Přesnost umístění osy Y- |
mm |
0.014 |
|
|
Přesnost umístění osy Z |
mm |
0.013 |
|
|
Přesnost opakování polohy osy X{0}} |
mm |
0.01 |
|
|
Přesnost opakování polohy osy Y{0}} |
mm |
0.01 |
|
|
Přesnost opakovaného polohování osy Z |
mm |
0.01 |
|
|
Zásobník nástrojů (volitelně) |
Forma zásobníku nástrojů |
|
Disk/řetěz |
|
Kapacita zásobníku nástrojů |
|
24/32/40/60 |
|
|
Utility a logistika |
Požadavky na napájení |
KVA |
30 |
|
Tlak zdroje vzduchu |
Mpa |
0.65 |
|
|
Přibližná čistá hmotnost |
T |
15 |
|

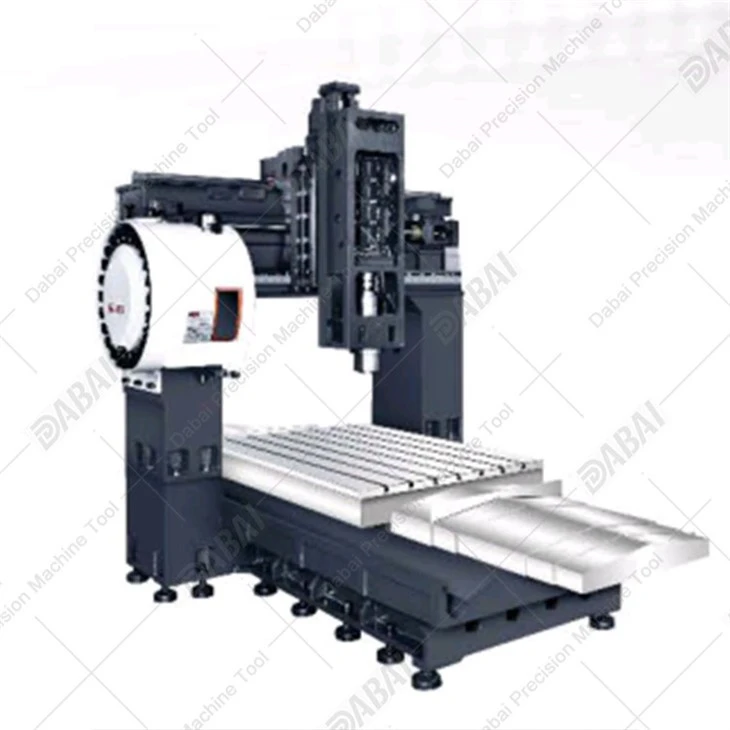

Tuhost a kinematika (zachování přesnosti)
Těžký můstek a symetrický dvojitý{0}}sloupový design zmírňují strukturální deformace a tepelné posuny při hrubování s vysokým-točivým momentem.
Hlavní konstrukční součásti procházejí tepelným žíháním a přirozeným stárnutím, aby se snížilo vnitřní pnutí, což podporuje dlouhodobé{0}} geometrické vyrovnání při velkém zatížení.
Beran typu T{0}} a vřeteno BT50 dodávají točivý moment až 236 N·m, čímž zajišťují nezbytnou tuhost pro hrubování hlubokých -dutinových forem a frézování tvrdých{4}}kovů.
Globální dodavatelský řetězec prémiových komponent
G1615Z používá mezinárodně uznávané průmyslové komponenty vybrané pro spolehlivost a dostupnost údržby na globálních trzích.
Lineární vedení:HIWIN / THK těžký-typ válce
Ložiska:Přesná ložiska NSK / FAG třídy P4
Pneumatické a elektrické systémy:SMC / Schneider / Omron
Tepelný management:Průmyslový olejový chladicí systém pro teplotní stabilitu vřetena
Proč na tom záleží:
Použití globálně dostupných komponent pomáhá snížit riziko prostojů a umožňuje snadnější podporu údržby v různých regionech.
Cílové aplikace a materiály
G1615Z je optimalizován pro-vysokoobjemové rychlosti úběru kovu a vysoce-tuhé těžké frézování v následujících konstrukčních materiálech a součástech:
Ověřené materiály:Zápustková ocel (H13, P20, 718H), uhlíková ocel (45#, Q235), litina (HT250/300) a těžké -hliníkové slitiny.
Typické obrobky:Střední-až{1}}velké vstřikovací formy, lisovací lisy pro automobily, skříně kompresorů, konstrukční základní desky a součásti železniční dopravy.
Kontrola kvality a globální podpora

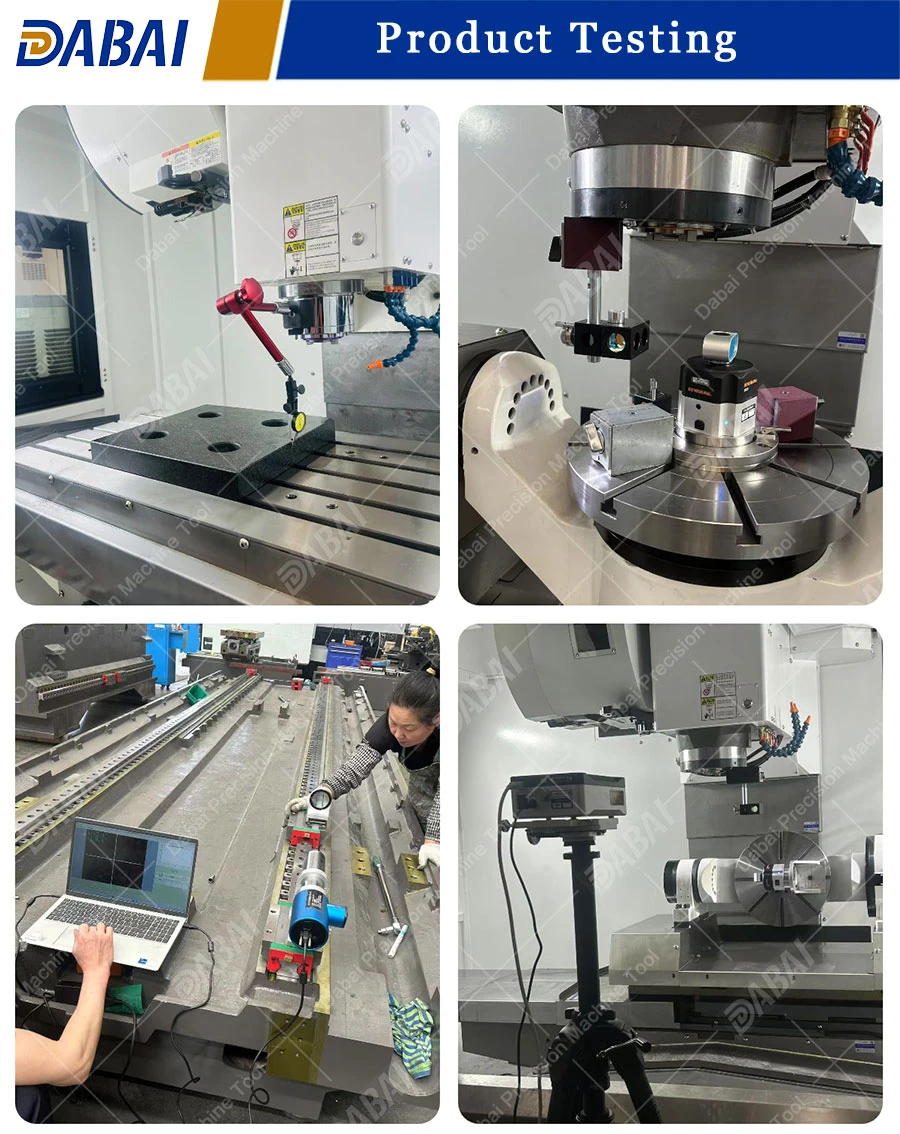

Standardizované testování:Každý stroj je kalibrován pomocí laserového interferometru (ISO 230-2), synchronizace os Renishaw Ballbar a dynamického vyvažování vřetena.
24/7 vzdálená diagnostika:Zabezpečená brána IoT pro vzdálené řešení problémů a optimalizaci parametrů CNC do 24 hodin.
48hodinová expedice dílů:Kritické opotřebitelné díly jsou skladovány a expedovány po celém světě prostřednictvím DHL/FedEx/UPS do 48 hodin.
Soulad a nastavení:Plně certifikováno CE. Standardní dodávka zahrnuje kompletní anglické manuály, elektrická schémata, zálohy parametrů před{1}}dodávkou a podporu vzdálené instalace videa.
